Рубеж ИПДЛ-264/1-50-R3
Описание
Извещатель пожарный дымовой линейный ИПДЛ-264/1 может использоваться для противопожарной защиты объектов со сложными условиями эксплуатации, обусловленными протяженными зонами, большими площадями и высокими потолками.
Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес.

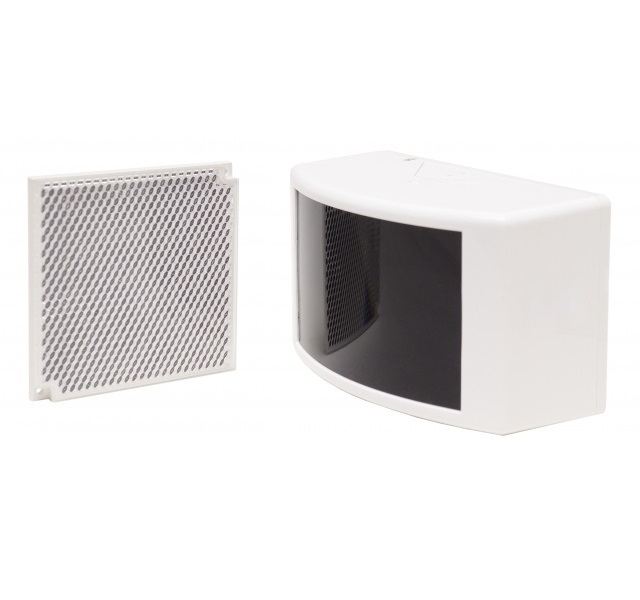

Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Извещатель может выпускался в следующих исполнениях:
- ИПДЛ-264/1-75 - R3
- ИПДЛ-264/1-100 - R3
Где значение -50, -75 или -100 максимальное расстояние между излучателем и отражателем.
Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.
Принцип действия однопозиционного извещателя
Внешний вид ИПДЛ с обозначением функциональных элементов
- блок переключателей;
- кнопка ТЕСТ;
- светодиодный индикатор режима работы извещателя;
- индикаторы текущего уровня сигнала при юстировке извещателя;
- шлейф к плате коммутации;
- клеммные колодки для подключения монитора;
- клеммные колодки подключения вольтметра в режиме настройки;
- клеммные колодки для питания видеокамеры
