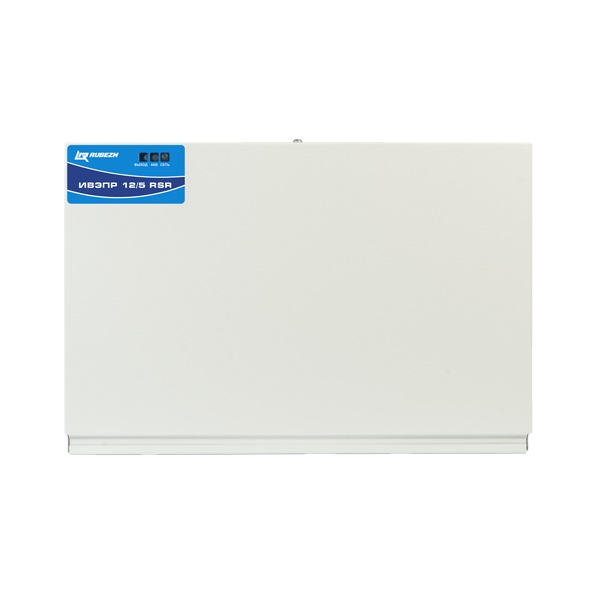

Рубеж ИВЭПР 12/5 RSR 2х17 -Р БР
Описание
Источник вторичного электропитания резервированный Рубеж ИВЭПР 12/5 RSR 2х17 -Р БР предназначен для бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока до 5 А. Под АКБ 2x17Ач.
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R следующие сообщения:
События:
- Разряд АКБ1 устранён
- Отсутствие АКБ1
- АКБ1 подключен
- Нет сетевого напряжения
- Разряд АКБ2
- Разряд АКБ2 устранён
- Отсутствие АКБ2
- АКБ2 подключен
- Есть сетевое напряжение
Неисправности:
- Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
- Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
- Глубокий разряд АКБ1
- Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
Преимущества конструкции
- оптимальный заряд АКБ за счёт схемы постоянного тестирования;
- защиту аккумуляторных батарей от перезаряда и глубокого разряда.
- электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
Варианты исполнений
- ИВЭПР 12/5 RSR 2х7 -Р БР
- ИВЭПР 12/5 RSR 2х12 -Р БР
- ИВЭПР 12/5 RSR 2х17 -Р БР
* 2х7, 2х12, 2х17 – количество и ёмкость (в А*ч) устанавливаемых АКБ.
-Р — выход дистанционной сигнализации "Авария" выполнен виде замыкающихся контактов реле.
БР — возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме.
Схемное решение
- два независимых выхода питания;
- возможность подключен
