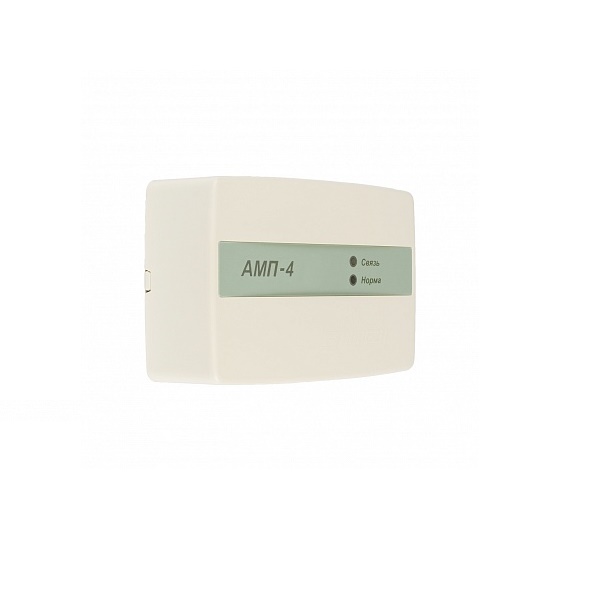

Рубеж АМП-4
Описание
Метка адресная пожарная АМП-4 предназначена для подключения к адресной системе неадресных пожарных извещателей и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Адресная пожарная метка является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора.
Адресная метка имеет четыре шлейфа для подключения неадресных пожарных извещателей или охранных извещателей и четыре выхода транзисторных ключей типа «открытый коллектор».
ПараметрОписаниеТип ШС0 – (тип 0) шлейф дымовых датчиков с определением двойной сработки.
1 – (тип 1) комбинированный шлейф дымовых и тепловых датчиков: без определения двойной сработки тепловых датчиков и с определением двойной сработки дымовых.
2 – (тип 2) шлейф тепловых датчиков с определением двойной сработки.
3 – (тип 3) комбинированный шлейф дымовых и тепловых датчиков без определения двойной сработки и без контроля короткого замыкания ШС.
6 – (тип 6) шлейф охранный с реакцией на нарушение более 300 мс.
7 – (тип 7) шлейф охранный с реакцией на нарушение более 70 мс.Режим работы транз. ключа0 – не включать; 1 – переключается; 2 – включен постоянно
Метка адресная пожарная АМП-4 обеспечивает:
- подключение информационных световых табло ОПОП 1-8 и звуковых оповещателей ОПОП 2-35;
- управление внешними устройствами с помощью четырех транзисторных ключей типа открытый коллектор. Включение транзисторных ключей производится по сигналу «Пожар» в соответствующем шлейфе контроля извещателей;
- различные режимы работы транзисторных ключей;
- контроль исправности шлейфов сигнализации на обрыв и короткое замыкание;
- светодиодную индикацию режимов работы АМП-4 и наличия связи с центральным прибором;
- контроль работоспособности прибора, передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор;
Питание модуля осуществляется от внешнего источника питания 12 В.
Адресные линии связи гальванически развязаны по постоянному току от источника питания.
Каждый шлейф с неадресными извещателями определяется в системе как отдельное устройство и имеет свой адрес.
Адресная метка АМП-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Параметры ШС в различных состояниях приведе
