Рубеж МС-2(прот. R3)
Описание
Модуль сопряжения Рубеж МС-2(прот. R3) представляет собой цифровое электронное устройства и предназначен для сопряжения адресных приемно-контрольных приборов, блоков индикации и пультов дистанционного управления с компьютером.
Модули сопряжения МС-1 и МС-2 обеспечивают:
- подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
- светодиодную индикацию наличия связи приборов с компьютером.
Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов:
Время технической готовности МС к работе после подключения – не более 1 секунды.

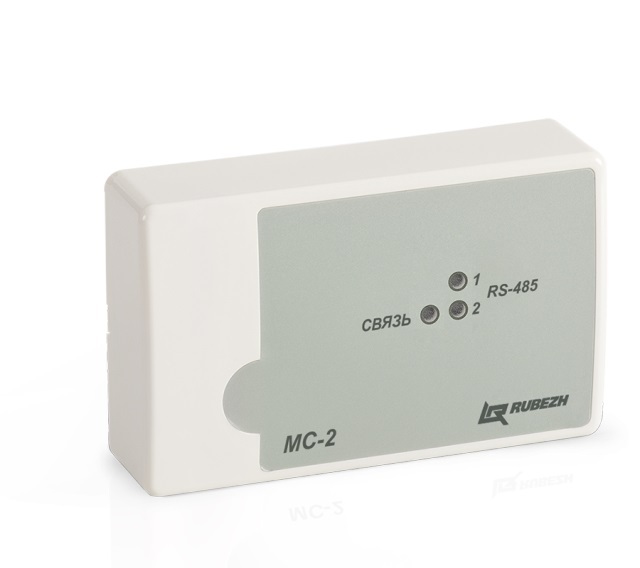

Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.
Светодиодный индикатор Связь:
- при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
- при наличии обмена с ПК мигает с частотой 5 Гц;
- при потере связи с ПК – однократные вспышки с периодом 2 секунды.
Светодиодные индикаторы RS-485 «1» и «2»:
- при отсутствии обмена с ПКП – не светятся;
- при наличии обмена с ПКП мигают с частотой 10 Гц.
Схема внешнего подключения модуля МС-2 (МС-1)
