Рубеж МС-ПИ(прот. R3)
Описание
Повторитель интерфейса МС-ПИ представляет собой цифровое электронное устройство, предназначенное для увеличения длины линии интерфейса RS-485, с помощью повторения принимаемого сигнала. Повторитель предназначен для использования с приборами «Рубеж-2ОП» прот.R3 или приборами других производителей, осуществляющими обмен по интерфейсу RS-485.
Повторитель интерфейса МС-ПИ обеспечивает:
- удлинение интерфейса RS-485 и обмен информацией между приемно-контрольными приборами и компьютером, находящихся в разных частях одного интерфейса;
- работу перекрестных связей между приемно-контрольными приборами, находящимися в одной сети RS-485;
- cветодиодную индикацию наличия обмена в линии;
- протяженность линии интерфейса RS-485 непосредственно после повторителя интерфейса не более 1000 м.
- время технической готовности повторителя к работе после включения питания – не более 1 с.

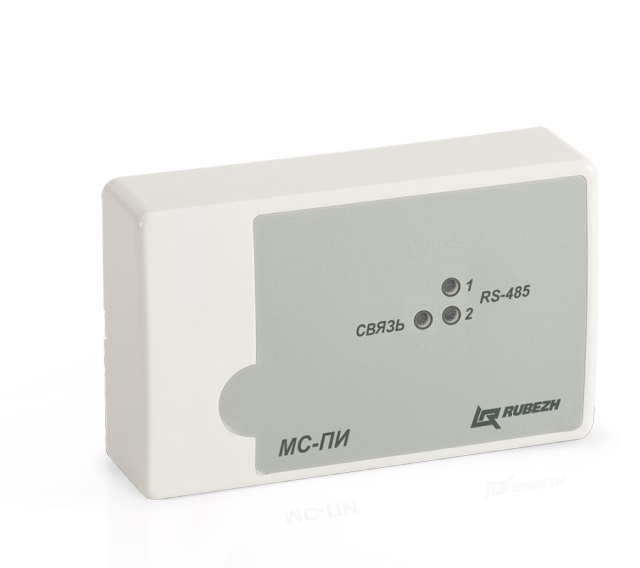

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния повторителя.
Светодиодный индикатор СВЯЗЬ:
- при подключении USB мигает с частотой 1 Гц;
- при записи параметров через USB мигает с частотой 5 Гц;
- при подключении питания светится постоянно.
Светодиодный индикатор RS-485 (1) и RS-485 (2):
- при отсутствии обмена на линии – не светится;
- при наличии обмена на линии – мигает с частотой обмена.
При конфигурировании повторителя интерфейса через программу «Конфигуратор МС-ПИ» возможно задать следующие параметры:
- длина слова (символа): 5; 6; 7; 8 бит;
- количество стоповых бит: 1; 1,5; 2 бита;
- паритет: нет; четности; нечетности;
- скорость: 1200; 1800; 2400; 4800; 7200; 9600; 14400; 19200; 38400; 56000; 57600, 115200 бит/сек.
Пример организации удлинителя интерфейса с использованием МС-ПИ
Схема подключения повторителей интерфейса МС-ПИ
