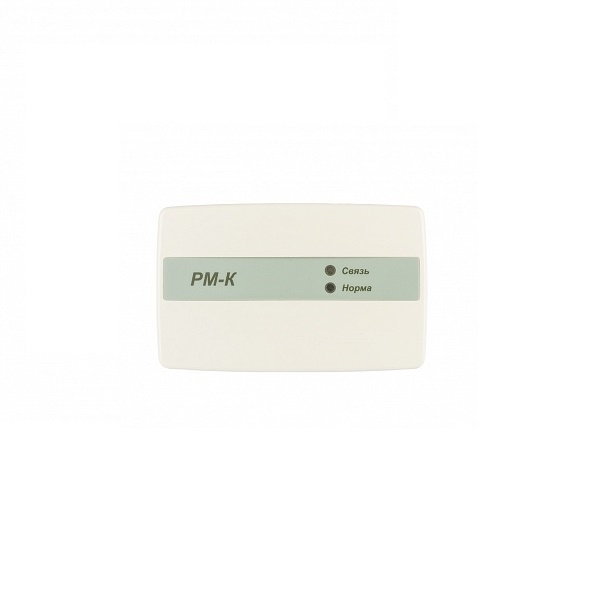

Рубеж РМ-4К
Описание
Адресные релейные модули РМ-4К – РМ-5К предназначены для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Функционально адресные релейныемодули представляют собой дистанционно управляемые переключатели. Релейные модули работают в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Адресные релейные модули являются программируемыми устройствами. Конфигурация задается пользователем с приемно-контрольного прибора или ПО «FireSec «Администратор».
В зависимости от количества выходов (количества реле) релейный модуль выпускается в 5 исполнениях:
РМ-1К – один выход (ВЫХ1);
РМ-2К – два выхода (ВЫХ1, ВЫХ2);
РМ-3К – три выхода (ВЫХ1 – ВЫХ3);
РМ-4К – четыре выхода (ВЫХ1 – ВЫХ4);
РМ-5К – пять выходов (ВЫХ1 – ВЫХ5).
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
- оповещателей звуковых (ОПОП 2-35 либо аналогичных);
- оповещателей светозвуковых (ОПОП124-7 либо аналогичных).
Модуль РМ-К контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле. Адресный релейный модуль получает команды на управление встроенными реле по двухпроводной адресной линии связи. Настройка задержки на включение и времени удержания каждого релейного выхода при включении.
Режим переключения каждого релейного выхода с частотой 0,5 Гц. Адресный релейный модуль на лицевой стороне имеет светодиодную индикацию работы. Релейный модуль РМ-1К – РМ-5К имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Релейный модуль комплектуется устройством подключения нагрузки (УПН) для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле и выходным клеммником для подключения к нагрузке (исполнительному устройству).
Для обеспечения контроля линии на короткое замыкание и обрыв УПН должен быть подключен непосредственно к нагрузке релейного выхода (к исполнительному устройству) согласно схеме подключения к Вых1 - Вых2, изображенной на рисунке. Если необходимо контролировать целостность цепи нагрузки, то подключение производится по схеме, подключенной к Вых3 на схеме. Вместо УПН для контроля цепи можно использовать диоды - их установка показана на схеме подключения к Вых4. Также возможно подключение на один выход не более трех табличек ОПОП 1-8 или ОПОП 1-8М. В этом с
