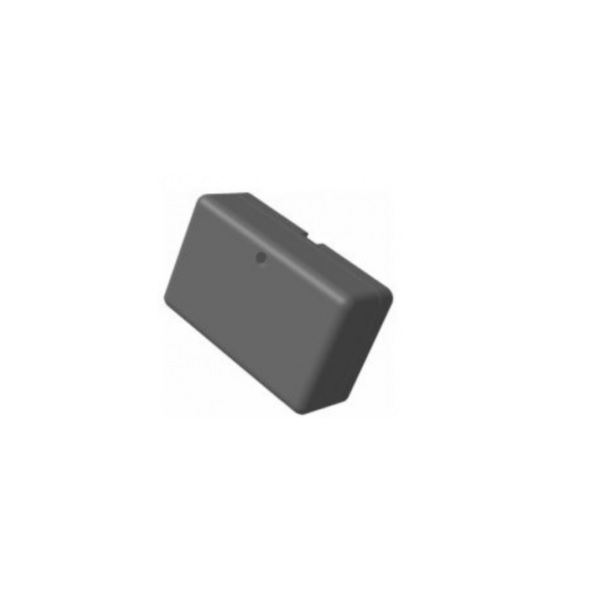

Сигма-ИС БРЛ-04
Описание
Сигма-ИС БРЛ-04 - блок ретранслятора линейный БРЛ-04 предназначен для:
- гальванической развязки отдельных участков линии связи интерфейса RS-485.
- увеличения максимальной длины линии связи интерфейса RS-485 (с автоматичеcким переключением направления передачи);
- ветвления линии связи БЦП и СУ.
БРЛ-04 содержит 3 линии связи интерфейса RS-485, две из которых гальванически изолированы от цепей питания. БРЛ-04 позволяет организовать на БЦП исп. 2,3,5,6 подключение двух линий связи RS-485 по типу «кольцо».
БРЛ-04 рассчитан на работу совместно с приборами приемно-контрольными охранно-пожарными ППКОП 01059-250-1 «Р-07-3», ППКОП «Р-020», ППКОП 01059-100-4 «Р-060», (и управления) ППКОПУ 01059-1000-3 «Р-08» и входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА» НЛВТ.425513.111 ТУ. Конструктивно БРЛ-04 для монтажа на стену, IP30.
Технические характеристики Сигма-ИС БРЛ-04
- Напряжение питания от источника постоянного тока, В 10,0…28,0
- Ток потребления, мА, не более 300
- Интерфейс линий связи RS-485
- Скорость передачи данных, бит/сек 4800…57600
- Максимальное количество БРЛ, подключенных к одному сегменту параллельно 100
- Максимальное количество СУ, подключаемых к БРЛ 200
- Диапазон рабочих температур, °С -40…+70
- Габаритные размеры, мм: 90x56x31
- Масса, кг, не более 0,1.
Документация Сигма-ИС БРЛ-04
