СКАТ Цифровой контроллер температуры ЦКТ-01
Описание
Цифровой контроллер температуры ЦКТ-01
Устройство размещается в электротехнических шкафах, шкафах автоматики и предназначено для контроля температуры воздуха внутри шкафа, поддержания ее в заданных пределах, управления нагревателем/вентилятором, защиты нагрузки от «холодного пуска» и перегрева, а также для выдачи информационного сообщения об аварии в формате «сухой контакт». Номинальное коммутируемое напряжение: 220 В; точность установки температуры ±2°С; цифровой датчик температуры; корпус для монтажа на DIN-рейку 35 мм; диапазон рабочих температур: -40..+70°С.
Назначение
Изделие ЦКТ-01 предназначено для управления климатом в шкафах автоматики, приборных и телекоммуникационных шкафах, серверных посредством включения/выключения нагревателя и/или вентилятора. Контроллер рассчитан на круглосуточный режим работы в условиях отсутствия повышенного уровня влажности, содержания пыли и вредных веществ в диапазоне температур окружающей среды от -40 °C до +70 °C и относительной влажности не более 80% (при 25 °C).
Устройство и работа
Контроллер изготавливается в пластиковом корпусе шириной 55 мм (3 модуля) со степенью защиты IP20, предназначенном для установки на DIN-рейку внутри обогреваемого шкафа.
Назначение клеммных колодок и выводов:
- «НАГРУЗКА» - для подключения нагрузки
- «НАГРЕВ» и «ВЕНТИЛЯТОР» - для подключения обогревателя и вентилятора соответственно
- «АВАРИЯ» - для подключения внешней цепи индикации или внешнего устройства автоматики.
Подключение к колодкам «НАГРУЗКА», «НАГРЕВ», «ВЕНТИЛЯТОР», «АВАРИЯ» осуществляется в формате «сухой контакт» (без подачи напряжения от изделия на контакты).
Установка режимов и температурных порогов осуществляется посредством кнопок управления, работа изделия индицируется светодиодными индикаторами «НАГРУЗКА», «ВЕНТИЛЯТОР», «НАГРЕВ», показатели температуры и текущего режима отображаются на символьном индикаторе. Измерение температуры осуществляется посредством датчика температуры.

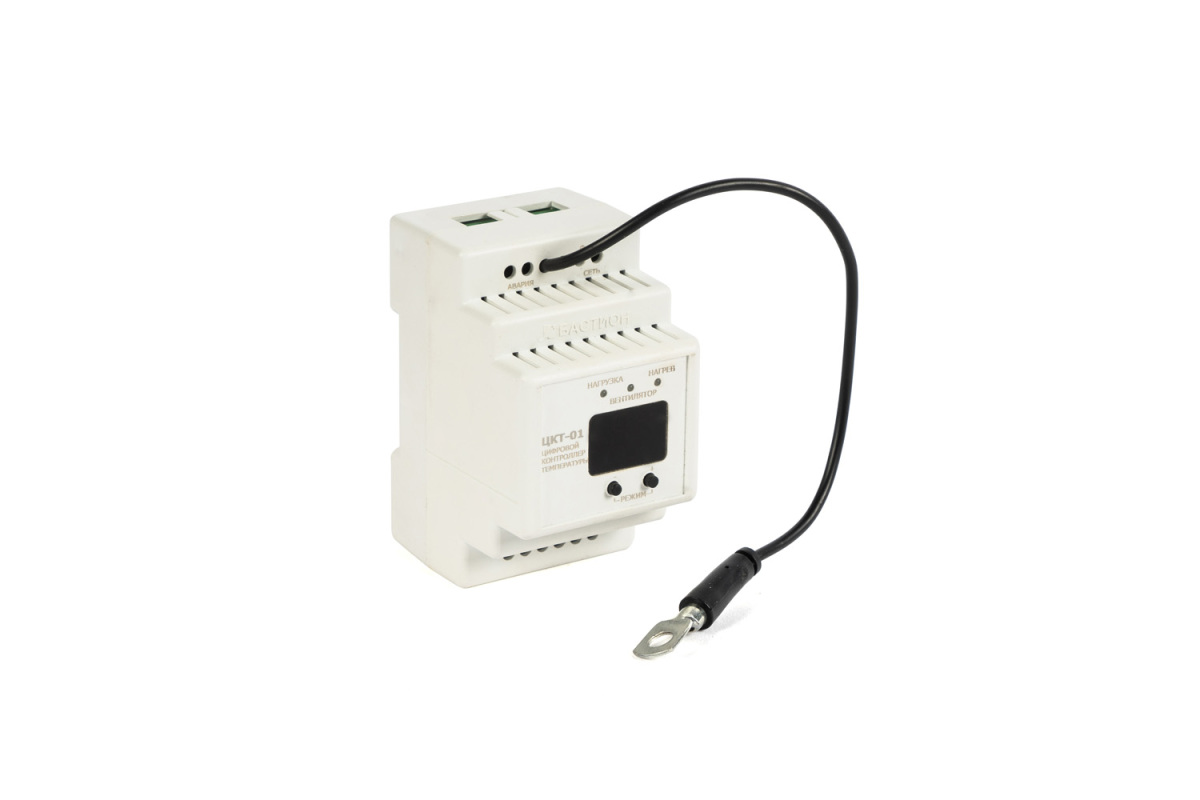

Общий вид изделия с клеммами подключения и органами управления показан на рисунке.
Разрядные характеристики
Особенности ЦКТ-01
- Защита установленного оборудования от холодного пуска и перегрева
- информирование о превышении порога температуры и отказе датчика температуры посредством выхода в формате «сухой контакт»;
- поддержание температуры внутри шкафа в заданных пределах с возможностью регулировки пределов включения/отключения нагревателя и вентилятора;
- Настройка температуры включения защиты от «холодного пуска»
- Высокоточный цифровой датчик температуры
